Escalas especiales en nanoCAD 5

 nanoCAD 5 trae por defecto una lista de escalas.


En el caso que en nuestro dibujo queremos usar una escala diferente a las que tenemos por defecto debemos hacer unos pasos adicionales.

Ejemplo

En el siguiente ejemplo el modelo del dibujo está en metros, las presentación o "layout" está en milímetros, y queremos que el texto y las dimensiones estén en escala 1:75.

Debemos tener creados el estilo de texto y el estilo de dimensiones en las mismas unidades de la presentación.

Calculamos la escala del tipo de línea:


A cualquier objeto del dibujo de aplicamos esa escala de tipo de línea.

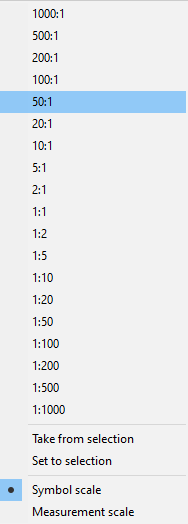

En la herramienta de selección de escalas, debemos seleccionar el comando Tomar desde la selección (Take from selection) y seleccionar el objeto con la escala que usamos para establecer la escala deseada.


Listo. Ahora el texto y las dimensiones creadas estarán en escala 1:75.
Se mostrará la escala como *m13.3333:1 porque 1000 ÷ 75 = 13,3333...
